Опис пристрою:

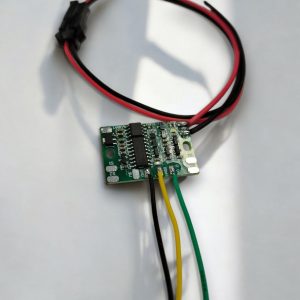

Плата призначена для активації виконавчого механізму через детектування зіткнення FPV з перешкодою або сигналу польотного контролера дрона будьякого типу.
Перез запуском дрона необхідно подати живлення на плату через механічний запобіжник. (Живиться плата від акумулятора дрона). Механічний запобіжник має діставатися дистанційно. При подачі живлення від дрона нічого не відбувається. (висмикування чеки) Тільки при подачі сигналу логічної одиниці (3.3В або 5В) від польотного контролера на вхід R_ON починається відрахунок захисної затримки взведення (червоний світлодіод мигає). Протягом 60с можна вимкнути сигнал R_ON плата перейде до очікування сигналу.

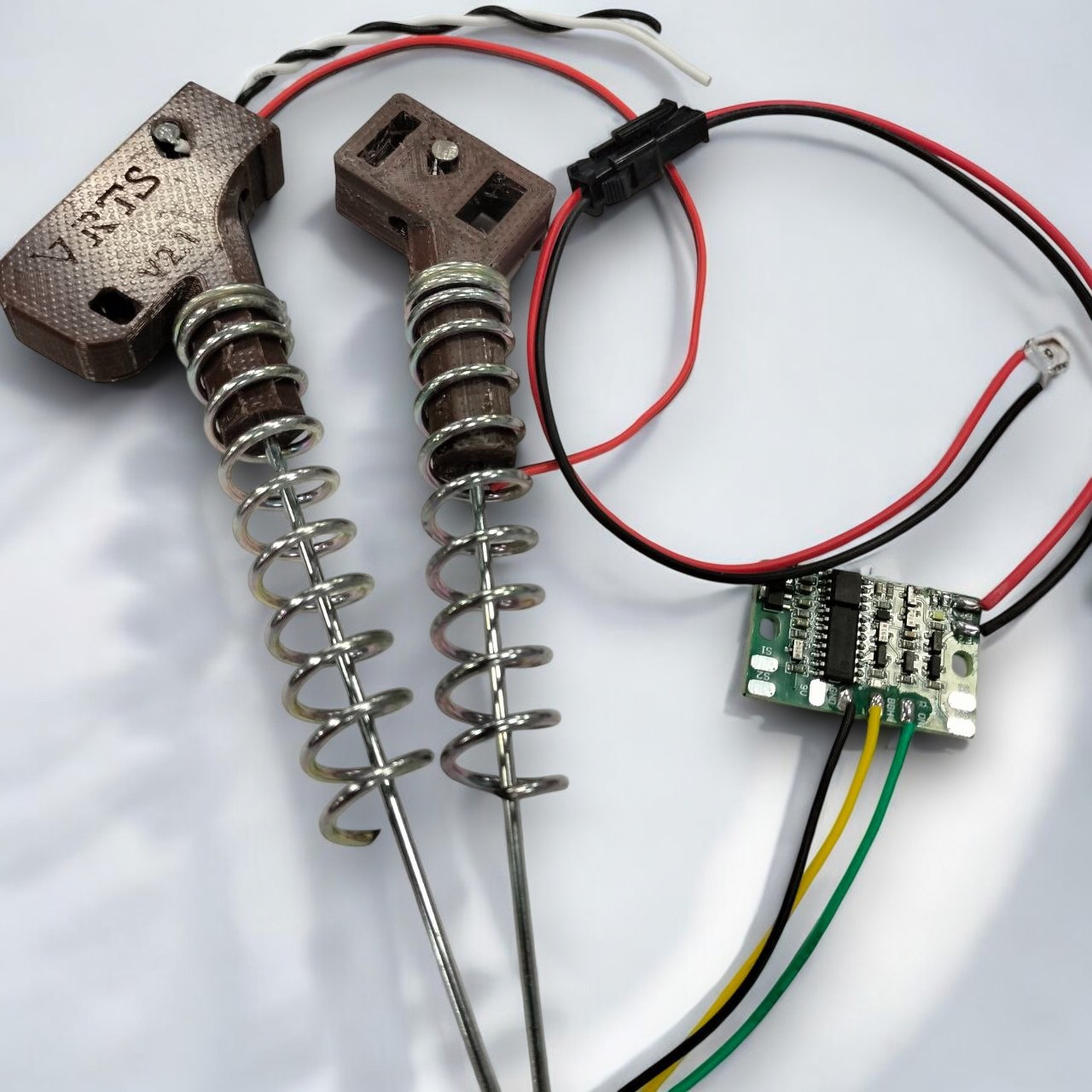

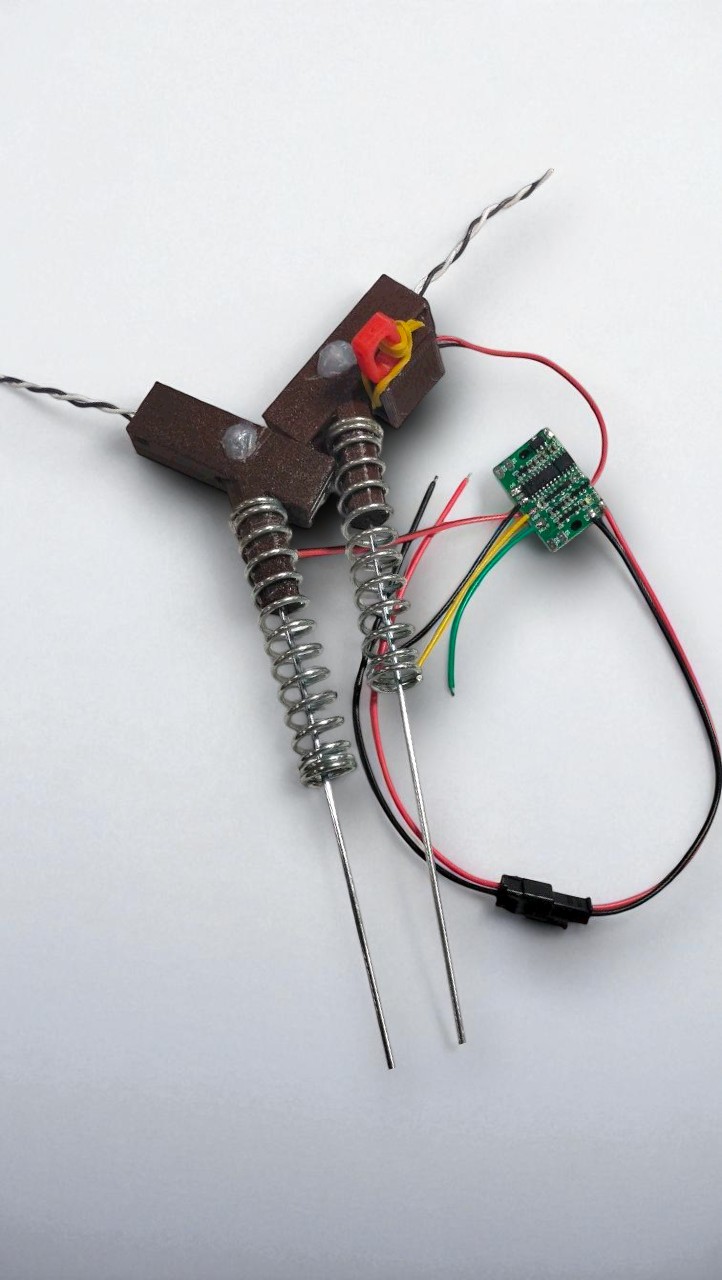

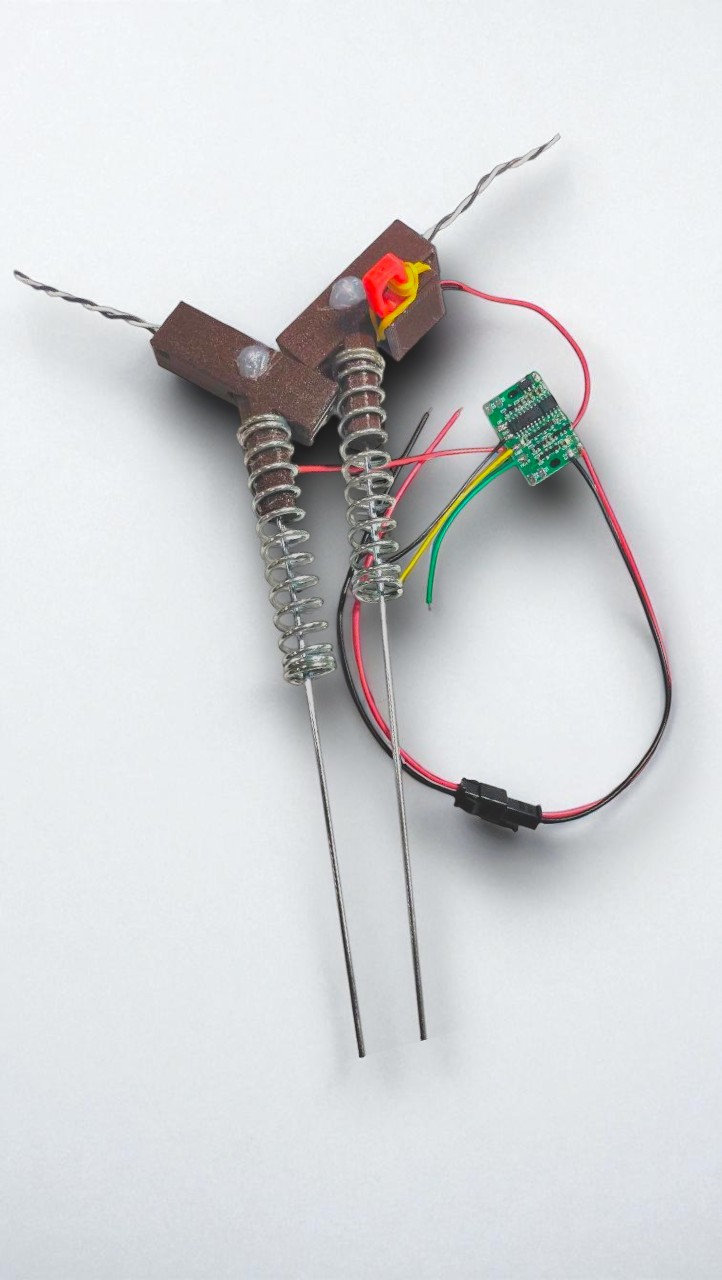

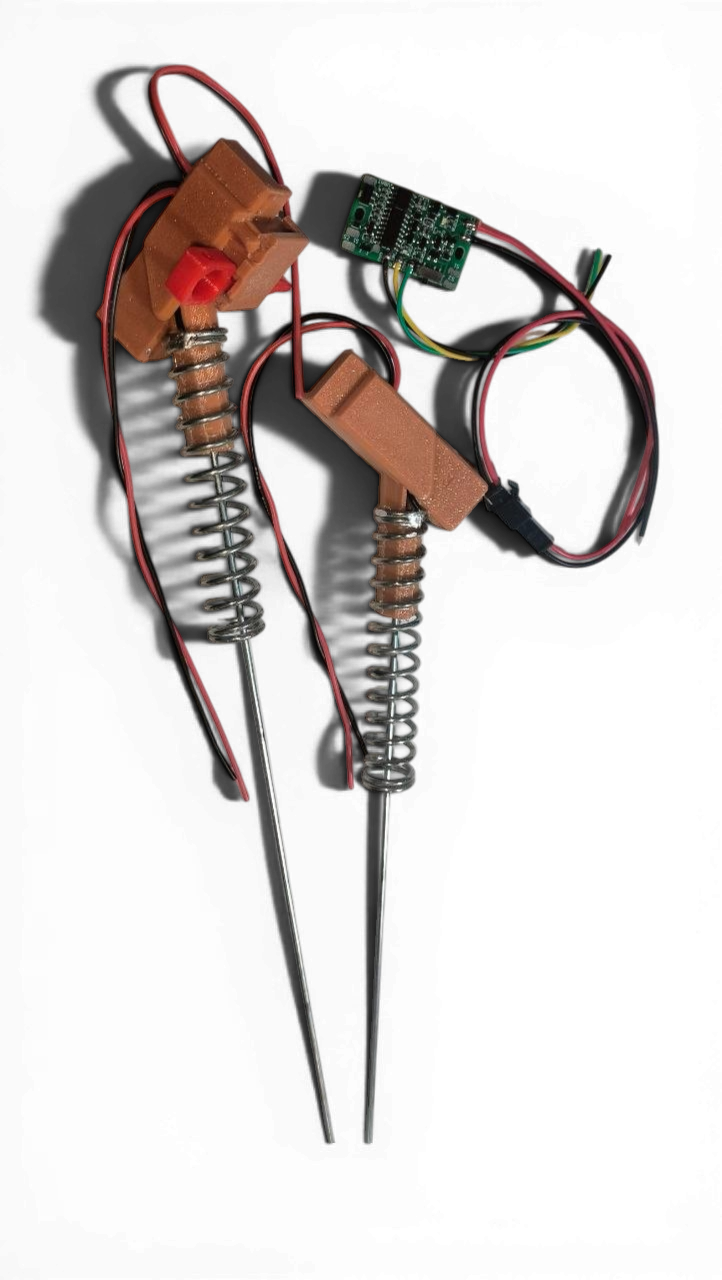

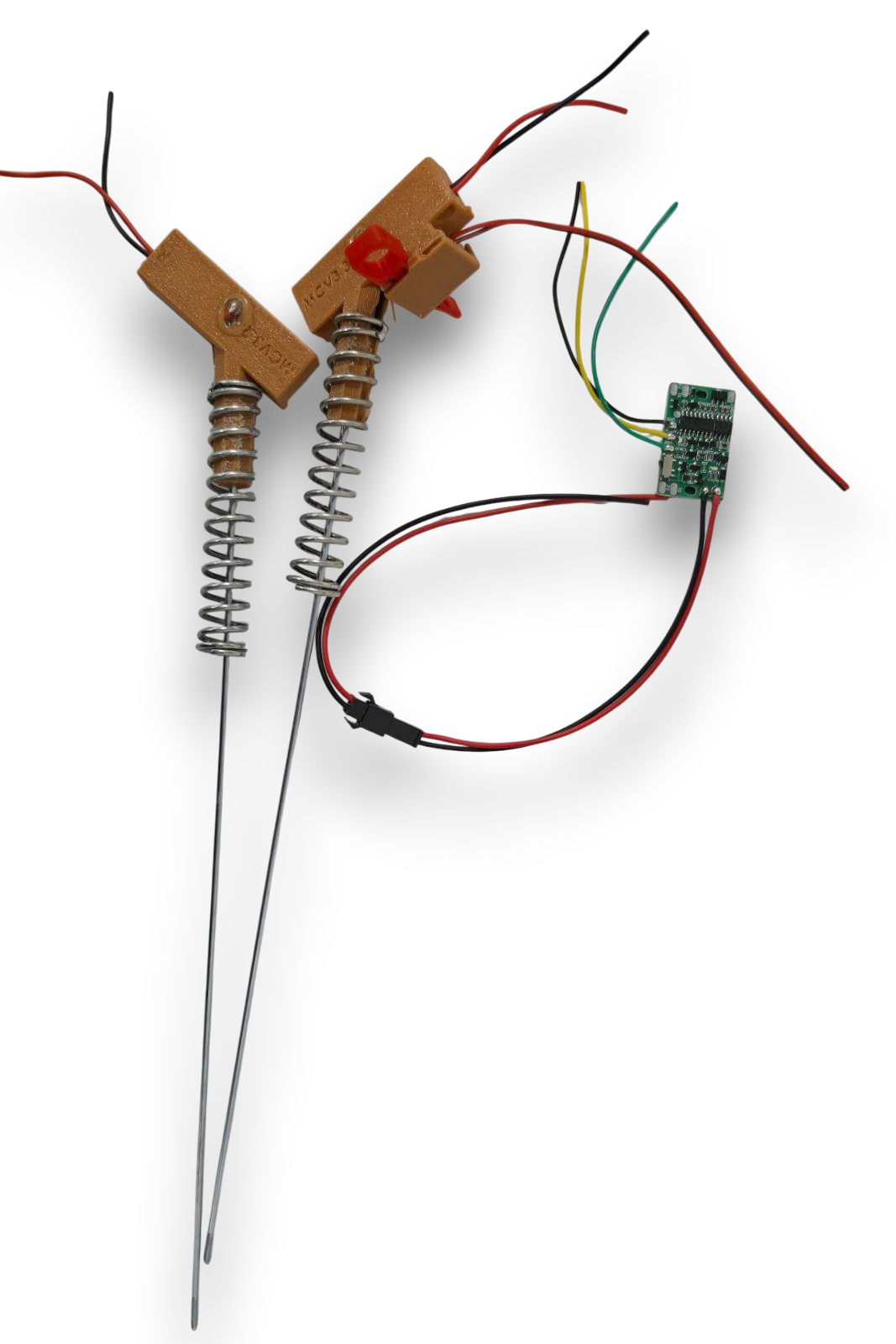

Якщо сигнал R_ON утримується більше 60с – на платі засвічується червоний світлодіод і сигналізує про ЗВЕДЕННЯ плати. При зведеній платі замикання контактів вусів призводить до негайної активації виконавчого механізму. Додаткова опція: При зведеній платі можливо активувати сигнал ВВН, що приведе до активації Виконавчого механізму без замикання вусів.
Технічні характеристики:
- Пристрій обладнаний світлодіодною індикацією що дає можливість перевірки перед використанням
- Інтервал безпеки: 60 секунд
- Інтервал самознищення: немає
- Тип спрацювання: замикання контактів вусів або сигнал з польотного контролера
- Піковий вихідний струм виконавчого механізму короткочасно може складати більше 2А що гарантрованим для спрацювання піротехнічного електросірника
- Живлення: акумулятор дрона
- Запобіжник: механічний (чека)
- Сумісність: вхідні сигнали 3.3-12В
- Габарити: 45х29х12 мм
- Вага: 11 г
- Матеріал корпусу: немає
- Робоча температура: -20℃～+50℃
- Інтерфейс підключення до джерела сигналу: скрутка проводів
Увага: Забороняється приєднувати виконавчий механізм після зняття запобіжника, запобіжник необхідно знімати дистанційним методом.
Кожен екземпляр проходить перевірку.
